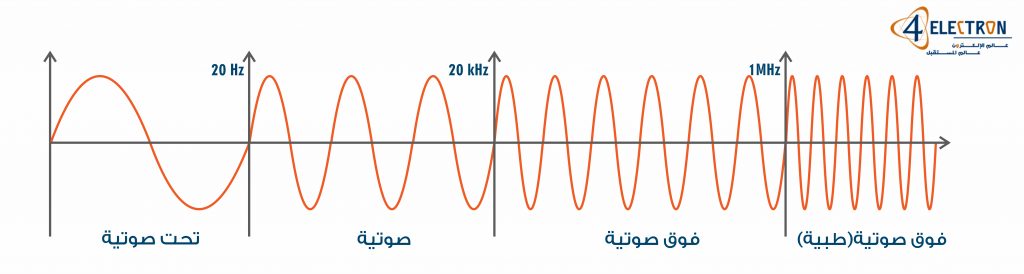

ماذا تعني بالأمواج الفوق الصوتية<br /> ((Ultrasound wave))<br />ترددات الامواج الصوتية<br />Ultrasound 20khz (غير مسموح)<br />Audible khz 20hz-20 (مجال سمح للإنسان)<br /> Infrasound 0-20hz (غير مسموح)<br />Sound wave موجة الصوت <br />هي موجة ميكانيكية تنتقل خلال الاوساط (سائلة – صلبة – غازية ) ..... ولا يمكن ان تنتقل في الفراغ <br />والعلاقة ما بين (v) سرعة الموجة وطولها ( ʎ )<br />والتردد هي Fʎv= <br /><br />شدة الموجة الصوتية :هي مقدار الطاقة المارة خلال مساحة مقدارها لكل ثانية ...... والمعرفة WATT/M^2 <br />تعتمد سرعة الصوت على كثافة الوسط وتزداد سرعة الصوت مع زيادة الكثافة للوسط مثال <br />M/SEC 331 AIR V=<br />MUSCLE V=1040 ( M)/SEC<br />BONE V=4040( M)/SEC<br />المقاومة الصوتية (Z) <br />Z=P*V<br />سرعة الموجة = V<br />كثافة الوسط =P<br />ماهي الظواهر الناتجة من سقوط موجة الصوت على وسط عندما تنتقل من وسط اخر ؟<br /> الانعكاسية <br /> الانكسار <br /> الامتصاصية <br />REFLECTED<br />تعتمد كليا على المقاومة الصوتية (Z) للوسط وتعرف :<br />R=Z_(2 - Z_1 )/Z_(2+ Z_1 ) <br />R=0 IF Z_1=Z_2<br /><br />زاوية السقوط = زاوية الانكسار <br />يمكن ايضا تطبيق قانون سننيل<br />نفس القوانين المطبقة في البصريات الهندسية للأمواج الكهرومغناطيسية <br />توهين الموجة الصوتية :اي اضعاف الطاقة الموجة <br />تضعف طاقة الموجة عند مرورها بالنسيج البشري او اي عضو اخر نتيجة للاحتكاك وكذلك الامتصاص.<br />مبدأ عمل جهاز الموجات فوق الصوتية <br />يعتمد الجهاز كليا على توليد الامواج الفوق الصوتية بداخله <br />تتولد هذه الامواج عبر ظاهرة فيزيائية هي :<br />ظاهرة (الكهربائيه الانضغاطيه) او (البيزوالكهربائي(piezoelectricity) <br />عند تعرض بعض انواع الكر ستلات او بلورات لبعض انواع مواد خاصة الى تيار كهربائي (شدة كهربائي) فانها تعطي نتيجة هذه الشدة امواج ميكانيكية وكذلك عند تعرض هذه المواد الى شدة ميكانيكي فانها تعطي فرق جهد كهربائي .<br />يتم هذا خلال جهاز يعرف (مولدة الطاقة) (TRANSDCER)<br />جهاز تحويل الطاقة الكهربائية الى ميكانيكية وبالعكس <br />ترسل الامواج الصوتية الى جسم الانسان بشكلين :<br /> امواج مستمرة (CONTINU WAVE)<br /> نبضة صوتية (PULES WAVE)<br />هناك العديد من التأشيرات الفيزيائية والكيميائية نتيجة مرور الامواج الفوق الصوتية خلال جسم الانسان جميعها يعتمد على تردد الموجة الصوتية .<br />ايضا يمكن استخدام الموجة الصوتية لاغراض العلاج او المعالجة THEROPY .<br /><br />الامواج الداخلة الى جسم الانسان قسم منها ينعكس من اماكن قريبة واخرى تدخل الى العمق وتنعكس ايضا <br />كل الامواج المنعكسة تستلم من قبل المجس تحسب المسافة للموجة المنعكسة التي قطعها من معرف مسبقة لسرعة الموجة وكذلك زمن قطع المسافة .<br />تقوم وحدة المعالجة المركزية بالحسابات وتتخذ على ضوء هذه المعلومات المسافة المقطوعة وشدة الاشعة المنعكسة وبذلك نحصل على صورة من الشاشة ثنائية لابعاد (المسافة والشدة).
