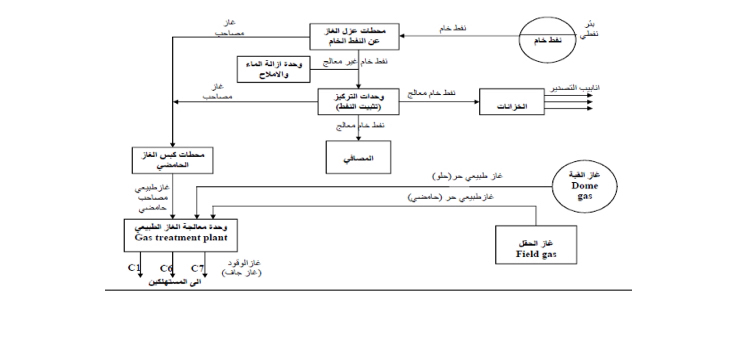

عزل الغاز الطبیعي المصاحب عن النفط الخام<br />یضخ النفط بفعل الجاذبیة من رأس البئر وبضغط یتراوح مابین ( 90 - 100 )باوند / انج ٢ ولذلك یكون النفط الخام المنتج حاویا على كمیات كبیرة من الغازت الذائبة فیھ ولو سمح لھذا المزیج الھیدروكاربوني بأن یخرج من البئر الى السطح مباشرة فأن الغازات الموجودة ستتحرر نتیجة الھبوط في الضغط وتجرى عملیة فصل الغازات من النفط الخام من خلال مرور النفط الخام بعازلات (Separators) كبیرة في المنشات تسمى بمحطات عزل الغاز Degassing station للتخلص من اكبركمیة من الغازات الھیدروكاربونیة الخفیفة والغازات الاخرى المصاحبة مثل (H2S) , co2 اماعملیة تثبیت Stabilization) اوتركیز النفط الخام Processing )<br />فتجرى بعد فصل الغازات منھ في وحدات التثبیت لیتحرر ماتبقى من الغاز في النفط الخام قبل ضخھ عن طریق الانابیب وذلك لأن ظروف حراریة قد یتعرض لھا النفط الخام في داخل الانابیب تؤدي الى تبخر الغاز واذا كان ذلك في مواضع تبدل في مستوى ارتفاع الانابیب في الارض فأن فقاعات كبیرة تتكون في داخل الانبوب فتسبب خللا في الضخ اذ یؤدي الدفع الى تقلص الفقاعة ویؤدي انخفاض الدفع الى رجوع الفقاعة الى حجمھا الاول وبذلك یختل جریان النفط في الانابیب وان عملیة التثبیت (Stabilization) تحول دون ذلك ففیھا تنفصل الغازات الھیدروكاربونیة عن النفط الخام في وحدات حراریة فلا تتكون فقاعات في ظروف النقل لتلك بألانابیب <br />اما عملیة ازالة الماء والاملاح من النفط الخام فتجرى بعد محطات عزل الغاز وذلك للتخلص منھا بوحدات تنصب في محطات عزل الغاز<br />عملیة عزل الغاز<br />ھي العملیة التي یتم بواسطتھا فصل او عزل الغازات الھایدروكاربونیة النفطیة لغرض الاستفادة منھا في الصناعة النفطیة والبتروكیمیاویة مع المحافظة على اكبر كمیة ممكنة من جزیئات المقاطع الخفیفة (الھایدروكاربونیة الخفیفة) للبقاء مع النفط الخام ، ان الانخفاض الشدید في الضغط من البئر الى محطة عزل الغاز سیؤدي الى انفصال الغازات<br />عن النفط داخل العازلات لذلك صممت العازلات للتخلص من غازات المیثان والایثان والبروبان وابقاء الھایدروكاربونات الخفیفة .<br />ان میكانیكیة عملیة عزل الغاز تعتمد على نقطتین رئیسیتین:<br /> <br />1- تأثیر الجاذبیة یساعد على تحرر الغاز من النفط الخام.<br />2- الحركة المغزلیة للنفط الخام داخل العازلة بفعل الاحواض الحلزونیة والعوارض الموجودة فیھا التي تؤدي الى رمي جزیئات النفط الخام الثقیلة بجدار العازلة وتحریر الغازات واما الغازات التي لا تزال تحتوي على بعض قطرات النفط الخام اوعلى شكل رذاذ فیتم ازالتھا بواسطة عنصر استخلاص الرذاذ Mist extraction element) اثناء مرورھا بمقاطع العازلة<br />ان الغازات الھایدروكاربونیة والابخرة الناتجة من الحقول النفطیة والمصاحبة للنفط الخام المنتج تكون على عدة اشكال<br />(Free gas) الغاز الحر -1<br />مجموعة من المركبات الھایدروكاربونیة تحت ضغط ودرجة حرارة المكمن بحالة غازیة وتبقى في ھذة الحالة عندما یتم انتاج النفط تحت الظروف الاعتیادیة<br /> <br />. (Soluble gas) 2- الغاز المذاب <br />یكون الغاز مذاب في النفط الخام بصورة متجانسة عند ضغط ودرجة حرارة معینة ولكن عند انخفاض الضغط او الارتفاع في درجة الحرارة یؤدي الى تحرر ھذا الغاز من النفط الخام ویطلق علیھ مواصفات الغاز الحر.<br />. (Condensed vapor) الابخرة المتكثفة 3-<br />عبارة عن مركبات ھایدروكاربونیة توجد على شكل ابخرة في ضغط ودرجة حرارة معینین ولكن تتحول الى الحالة السائلة عند تغییر الضغط والحرارة وعندما تكون ھذة المواد الھایدروكاربونیة بشكل ابخرة تطبق علیھا نفس فحوصات الغاز الطبیعي الوزن النوعي لھذة الابخرة حینئذ تتراوح بین 0.55 الى 4.91 (الھواء = 1) واللزوجة تتراوح بین 0.006 الى 0.011 سنتي بویز في الظروف القیاسیة<br />محطات عزل الغاز<br />الغایة الاساسیة من محطات عزل الغاز ھي:-<br />1- تحویل النفط المنتح من المكامن ذو الضغط العالي الى الضغط الجوي الاعتیادي مع المحافظة على السوائل الھیدروكاربونیة الثقیلة الثمینة والمذابة في النفط الخام وتحریر فقط الھیدروكاربونات الخفیفة والسبب في تحویل النفط المنتج من الضغط العالي الى الضغط الجوي الاعتیادي لصعوبة خزنھ وتسویقھ حیث یحتاج الى خزانات تعمل تحت ضغط عالي وھذة ترفع كلفة الانتاج بالاضافة الى المخاطر الكثیرة عند الخزن تحت ضغط عالي وكذلك لتحدید كمیة النفط بصورة مضبوطة.<br />2- ازالة الماء والسوائل الاخرى كالرمل والطین والمواد الصلبة <br />تتكون محطات العزل عادة من عدة منظومات (Banks) موضوعة بصورة متوازیة وكل منظومة تتكون من سلسلة من العازلات اربعة أو اكثر وعدد المنظومات یتوقف على طبیعة النفط الخام المستخرج من المكمن وكلما ازداد الانتاج ازدادت عدد المنظومات . ان مزیج النفط الخام الاتي من المكامن والحاوي على غازات نفطیة مذابة فیھ واملاح ورمل یدخل الى احد المنظومات والى أول عازلة في احد السلاسل فینخفض الضغط الى حد معین فینفصل جزء من الغاز ویخرج من فتحة خروج الغاز ، اما النفط فیستمر بالجریان ویخرج من فتحة خاصة لیدخل الى العازلة الثنائیة فینخفض الضغط اكثر ویخرج الغاز من فتحة خاصة والنفط یدخل الى العازلة الثالثة وھكذا الى العازلة الرابعة ویصل اخیرا الى الخزان المخصص لخزنھ وفي الخزان یكون الضغط مساویا للضغط الجوي تقریبا ویكون النفط الخام في ھذة المرحلة قد انفصلت منھ معظم الغازات الھیدروكاربونیة الخفیفة ویكون كامل للفصل بالانابیب الى وحدات تثبیت النفط الخام او نقلة للتصدیر. اما الغازات النفطیة المتحررة فتسحب من اعلى العازلات بواسطة كابسات ذات عدة مراحل الى شبكة والفائض یرسل (LPG) الانابیب للغاز والتي تذھب بھ الى وحدات انتاج الغاز الطبیعي ووحدات انتاج الغاز السائل الى المشاعل لحرقه.<br />
