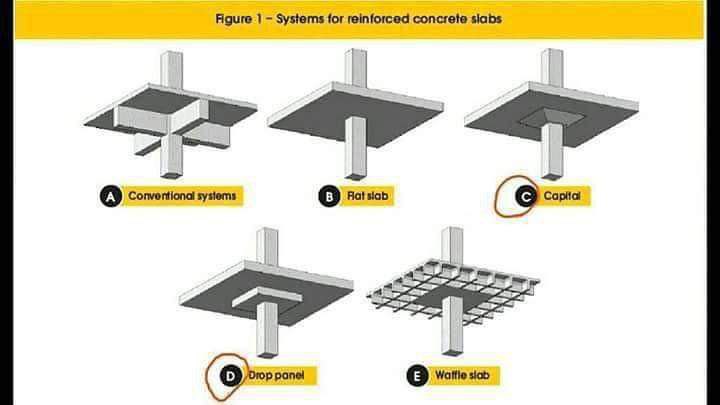

م.د رياض عبد العباس علي<br />تعريف ال punching shear بين الأعمدة والسقف واللبشة والقواعد الخرسانية وكيف يمكن التغلب عليه؟<br />punching shear<br />هي اختراق العمود للعنصر الخرساني سواء لبشة او سقف .قص اختراقى يحدث لبلاطة السقف بسبب وزنها او احمال زيادة عليها.العمود يخترق بلاطة السقف لضعف البلاطة نتيجة تقليل سمكها وزيادة قطاع العمود او العكس ويتم التغلب عليه بوضع تاج للعمود لتقليل هذا الاختراق.ويتم التغلب علية عن طريق الحديد الاضافي (يكون علوي في السقف وسفلي في اللبشة ) او عن طريق عمل تاج للعمود<br />punching shear<br />هو نوع من انواع انهيار الاسقف الخرسانية المسلحة المُعرضة لقوى كبيرة مُركزة في منطقة معينة<br />كمثال لذلك في الflat slab يحدث في مكان التقاء العمود مع البلاطة و يحدث الانهيار نتيجة قوى قص<br />و هو من انواع الانهيار الكارثي لانه يحدث فجأة دون سابق انذار حيث لا توجد علامات تدل على انه سوف حدث انهيار .<br />punching shear design :<br />1_ نعمل check على قوة البلاطة لوحدها .<br />2_لو البلاطة ليست قوية نعمل check على تسليح البلاطة .<br />3_ لو التسليح غير كافٍ نغير شكل البلاطة " structure form of slab " .<br />و يشمل تغير الشكل الانشائي للبلاطة الاتي :<br />_نزود سمك البلاطة .<br />_نزود عرض العمود.<br />_نعمل droped panels من البلاطة فوق العمود او نعمل للعمود رأس " column head " .<br />و لاننا لانعرف الانهيار" الاختراق" اين يحصل نسلح كل منطقة محتمل يحدث فيها انهيار.<br />تم عمل ابحاث باستخدام ال finite elements لتحليل مشاكل ال punching shear و ايضا تُستخدم لعمل نموذج حسابي لانهيار القص فالبلاطات المسلحة .<br />كما تم التوصل الى كيفية منع تلك الظاهرة الخطيرة اما بزيادة سُمك السقف او استخدام column head<br />او زيادة عرض العمود المرتكزة عليه البلاطة
