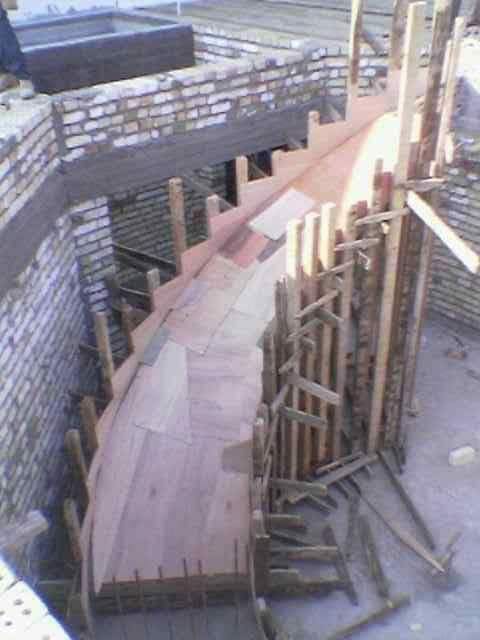

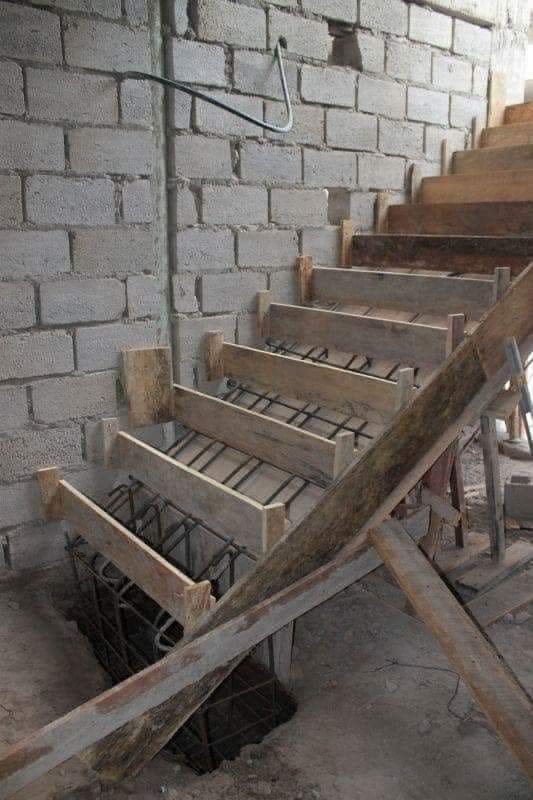

م.د رياض عبد العباس علي<br />يجب عمل حساب السلم عند تنفيذ الاساسات بمعنى وضع اشاير لبادئ السلم بالسمل والمعروف ان بادئ السلم هو اول درجة بالسلم<br />وفى بعض الاحيان لايوجد سمل بالرسومات اسفل بادئ السلم لان اعمدة السلم بتكون بعيدة عن البادئ وفى نهاية الصدفة او البسطة<br />فى هذه الحالة يجب عمل سمل اسفل البادئ لوضع الاشاير به ، أما اذا كانت اعمدة السلم بجوار البادئ كما بالصورةفى هذه الحالة يجب عمل سمل اسفل البادئ لوضع الاشاير به ، أما اذا كانت اعمدة السلم بجوار البادئ<br />بعد ذلك نضع نجارة تطبيق قلبة السلم الاولى فاذا كان السلم قلبتين وكان منسوب بسطة او صدفة نص الدور + 1.50 متر مثلا وسمك الخرسانة 0.15 فيكون منسوب نجارة او تطبيق الصدفة +1.35 ويكون نجارة تطبيق القلبة كما بالرسم بحيث يتم تحقيق الاتى سمك خرسانة القلبة وليكن 15 سم ارتفاع اول درجة فى السلم وهو بادئ السلم 20 سم وليس 15سم<br />وهناك ملاحظة مهمة جدا فى نجارة صدفة السلم<br />فاذا كان عرض خرسانة الصدفة 1.20 فان عرض نجارة الصدفة<br />0.71 متر<br />ويختلف عرض نجارة الصدفة طبقا لعرض الصدفة الخرسانة الموجودة باللوحة الهندسية ويمكن تحديد هذا المقاس بالاتوكاد وذلك برسم السلم بمقاساته الحقيقية<br />ارتفاع اول درجة وهى بادئ السلم مختلف عن باقى الدرجات<br />وارتفاعه بيكون 20 سم هذا قبل التشطيب لان تشطيب الارضية اسفله سيكون 10 سم<br />لكن تشطيب الدرجة رخام 5 سم فيصبح ارتفاع اول درجة او البادي بعد التشطيب 15 سم<br />بخصوص السلم الحلزونى<br />بيتم تصميمه معماريا جزء من دائرة او قوس طبقا للحيز او المساحة المتاحة<br />وبيتم تحديد مزكز الدائرة لتحديد جوانب السلم وكذلك لتقسيط الدرجات<br />اما السلم الدائرى<br />يعتمد تصميمه على عمود دائرى فى مركز السلم<br />وتسليح السلم الدائرى بيعتمد على العمود الخرسانى الموجود بمركزة<br />والتسليح الرئيسى عبارة عن شوك حديد كحديد الكابولى<br />وهذه الشوكة ترتكز على العمود وتنتهى برجل داخل العمود الخرسانى<br />تفاصيل التسليح للسلالم<br />السلم<br />تفاصيل تسليح السلم الحلزوني<br />فكرة السلم دا انك بتشغل قلبة السلم ككمرة<br />)السلم الحلزوني )فكرة السلم دا انك بتشغل قلبة السلم ككمرة )السلم الحلزوني )<br />دا قطاع فى قلبة السلمدا قطاع فى قلبة السلم<br />ثانيا-عمل القا لب الخشبي يتطلب عمل القا لب الخشبي معرفة الامور التالية :-<br />1- نقطة مركز السلم ((م)<br />2- نصف قطر السلم نق<br />3- عرض السلم<br />4- ارتفاع الباية<br />5- ارتفاع السقف ع<br />6- نقطة نهاية السلم<br />ارتفاع السقف يحسب من البلاطة الارضية وسطح بلاطة السقف<br />ثالثا- تنفيذ القالب:-<br />1- تثبيت وتد (في نقطة مركز السلم)<br />2- تثبيت انبوب معدني خفيف الوزن على الوتد بشكل شاقولي وطول الانبوب لا يقل عن ارتفاع السقف وربطه من الاعلى لكي يبقى محتفضا بشاقوليته اثناء العمل<br />3- تاشير علامات على الانبوب المسافة بين علامة واخرى تمثل ارتفاع الباية<br />4- ربط خيط بناء بحلقة مدورة وتلبيس الحلقة بالانبوب المعدني ليتسنى تدوير الخيط حول الانبوب وكذلك تحريكه الى الاعلى والاسفل<br />رابعا– الحسابات :-<br />1- ان ارتفاع الباية المعقول يتراوح من (10 -20) سم ويتم تحديدها بالاعتماد على المساحة المتوفرة لان ارتفاع الباية كلما قل فان طول محيط السلم سوف يزداد<br />مثال :-<br />لنفرض اننا نريد عمل سلم ذ و عتبات (بايات ) بارتفاع ( 15 سم ) وان ارتفاع السقف هو (340 سم ) لذا فان السلم سوف يحتوي على :-<br />340 /15 = 22.66cm<br />وهذا غير معقول لان عدد البايات يجب ان يكون عدد صحيح لذا نقرب هذا الرقم الى اقرب رقم صحيح وهو 23cm<br />أي ان السلم يجب ان يحتوي على 23 باية<br />لذا<br />340/23 = 14.78 cm<br />وهذا هو ارتفاع الباية الحقيقي<br />2- طول الباية = عرض السلم<br />3- عرض الباية لا يقل عن 28 سم من المنتصف<br />4- من خلال معرفة نصف قطر السلم الداخلي وعرض السلم (طول الباية) يمكن معرفة نصف قطر الدائرة التي محيطها يمر بمنتصف بايات السلم<br />لنفرض ان نق السلم الداخلي =(175 سم) وعرض السلم = (120 سم)<br />فان نق الوسطي =(120/2) +175 = ( 23 سم)<br />ويكون طول محيط السلم الوسطي = 235 *2*30،14 = (1475 سم()<br />1475/28 = (52,67 باية )<br />طول المحيط الداخلي = 175*2*3,14 = (1099 سم )<br />1099/52,67 = 20,86سم عرض الباية من الداخل<br />نق السلم الخارجي = 175+120 = 295 سم<br />طول المحيط الخارجي = 295 *2*3,14 = 1852 سم<br />عرض الباية من الخارج= 1852,6 / 52,67 = 35,17 سم<br />الان اصبح معلوما لنا :-<br />طول الباية =120سم<br />عرض الباية الداخلي = 20.86 سم<br />عرض الباية الخارجي = 35,17 سم<br />ارتفاع الباية = 14,78 سم<br />خامسا- التنفيذ:-<br />1- ناخذ لوح خشبي (معاكس) ونبدا برسم جانب السلم الداخلي أي نرسم سلم ارتفاع الباية = 14,78 سم وعرضها = 20,68 وكذلك نرسم جانب السلم الخارجي ارتفاع = 14,78 سم وعرض = 35,17<br />2-- نرسم خط مستقيم اسفل البايات يبعد بمسافة عمودية عن الزاوية الداخلية للباية مقدارها لا يقل عن 10سم بذلك نكون قد اكملنا الجانب الخارجي والداخلي للسلم<br />3- نقطع الجزء المرسوم والذي سيكون عبارة عن المسقط الجانبي للسلم (الداخلي و الخارجي )<br />4- بعدها نقوم بتثبيت الجوانب على ركائز خشبية مستفيدين في عملية التثبيت من الخيط الذي سبق وان ثبتناه على العمود الشاقولي للمحافظة على جعل جميع بايات السلم متجهة نحو المركز بعدها يتم تبطين قا لب الدرج من الداخل (الشاحط) بقطع خشبية صغيرة ومن ثم قص طبقات (معاكس ) وتثبيتها على شاحط السلم<br />سادسا :- التسليح<br />1- يتم ثني الأسياخ التي سبق وان ثبتت في القاعدة على شاحط السلم<br />2- تسليح شاحط السلم بأسياخ قياس 16 ملم وبطول مناسب بما يؤمن تداخلها مع بلاط السقف بمسافة لا تقل عن نصف طول السلم وبعدد مساوي لعدد اسياخ القاعدة<br />3- اكمال تسليح حصيرة السلم باسياخ عرضية ذات قطر 12 ملم وبمسافة (10- 15 سم) بين سيخ واخر<br />4- رفع الحصيرة عن الخشب بمسافة لا تقل عن (2 سم )ثانيا-عمل القا لب الخشبي يتطلب عمل القا لب الخشبي معرفة الامور التالية :- 1- نقطة مركز السلم ((م) 2- نصف قطر السلم نق 3- عرض السلم 4- ارتفاع الباية 5- ارتفاع السقف ع 6- نقطة نهاية السلم ارتفاع السقف يحسب من البلاطة الارضية وسطح بلاطة السقف ثالثا- تنفيذ القالب:- 1- تثبيت وتد (في نقطة مركز السلم) 2- تثبيت انبوب معدني خفيف الوزن على الوتد بشكل شاقولي وطول الانبوب لا يقل عن ارتفاع السقف وربطه من الاعلى لكي يبقى محتفضا بشاقوليته اثناء العمل 3- تاشير علامات على الانبوب المسافة بين علامة واخرى تمثل ارتفاع الباية 4- ربط خيط بناء بحلقة مدورة وتلبيس الحلقة بالانبوب المعدني ليتسنى تدوير الخيط حول الانبوب وكذلك تحريكه الى الاعلى والاسفل رابعا– الحسابات :- 1- ان ارتفاع الباية المعقول يتراوح من (10 -20) سم ويتم تحديدها بالاعتماد على المساحة المتوفرة لان ارتفاع الباية كلما قل فان طول محيط السلم سوف يزداد مثال :- لنفرض اننا نريد عمل سلم ذ و عتبات (بايات ) بارتفاع ( 15 سم ) وان ارتفاع السقف هو (340 سم ) لذا فان السلم سوف يحتوي على :- 340 /15 = 22.66cm وهذا غير معقول لان عدد البايات يجب ان يكون عدد صحيح لذا نقرب هذا الرقم الى اقرب رقم صحيح وهو 23cm أي ان السلم يجب ان يحتوي على 23 باية لذا 340/23 = 14.78 cm وهذا هو ارتفاع الباية الحقيقي 2- طول الباية = عرض السلم 3- عرض الباية لا يقل عن 28 سم من المنتصف 4- من خلال معرفة نصف قطر السلم الداخلي وعرض السلم (طول الباية) يمكن معرفة نصف قطر الدائرة التي محيطها يمر بمنتصف بايات السلم لنفرض ان نق السلم الداخلي =(175 سم) وعرض السلم = (120 سم) فان نق الوسطي =(120/2) +175 = ( 23 سم) ويكون طول محيط السلم الوسطي = 235 *2*30،14 = (1475 سم() 1475/28 = (52,67 باية ) طول المحيط الداخلي = 175*2*3,14 = (1099 سم ) 1099/52,67 = 20,86سم عرض الباية من الداخل نق السلم الخارجي = 175+120 = 295 سم طول المحيط الخارجي = 295 *2*3,14 = 1852 سم عرض الباية من الخارج= 1852,6 / 52,67 = 35,17 سم الان اصبح معلوما لنا :- طول الباية =120سم عرض الباية الداخلي = 20.86 سم عرض الباية الخارجي = 35,17 سم ارتفاع الباية = 14,78 سم خامسا- التنفيذ:- 1- ناخذ لوح خشبي (معاكس) ونبدا برسم جانب السلم الداخلي أي نرسم سلم ارتفاع الباية = 14,78 سم وعرضها = 20,68 وكذلك نرسم جانب السلم الخارجي ارتفاع = 14,78 سم وعرض = 35,17 2- نرسم خط مستقيم اسفل البايات يبعد بمسافة عمودية عن الزاوية الداخلية للباية مقدارها لا يقل عن 10سم بذلك نكون قد اكملنا الجانب الخارجي والداخلي للسلم 3- نقطع الجزء المرسوم والذي سيكون عبارة عن المسقط الجانبي للسلم (الداخلي و الخارجي ) 4- بعدها نقوم بتثبيت الجوانب على ركائز خشبية مستفيدين في عملية التثبيت من الخيط الذي سبق وان ثبتناه على العمود الشاقولي للمحافظة على جعل جميع بايات السلم متجهة نحو المركز بعدها يتم تبطين قا لب الدرج من الداخل (الشاحط) بقطع خشبية صغيرة ومن ثم قص طبقات (معاكس ) وتثبيتها على شاحط السلم سادسا :- التسليح 1- يتم ثني الأسياخ التي سبق وان ثبتت في القاعدة على شاحط السلم 2- تسليح شاحط السلم بأسياخ قياس 16 ملم وبطول مناسب بما يؤمن تداخلها مع بلاط السقف بمسافة لا تقل عن نصف طول السلم وبعدد مساوي لعدد اسياخ القاعدة 3- اكمال تسليح حصيرة السلم باسياخ عرضية ذات قطر 12 ملم وبمسافة (10- 15 سم) بين سيخ واخر 4- رفع الحصيرة عن الخشب بمسافة لا تقل عن (2 سم )<br />ملاحظه : عمل مقص في حاله الزاويه اكبر من 15ملاحظه : عمل مقص في حاله الزاويه اكبر من 15.
