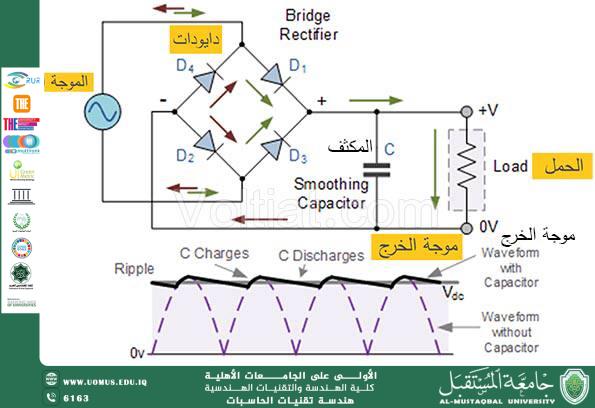

المهندسة ضحى علي <br /><br />تُعد دوائر التقويم الموجي (Rectifier Circuits) من أهم العناصر في الأنظمة الكهربائية والإلكترونية، حيث تقوم بتحويل التيار المتناوب (AC) إلى تيار مستمر (DC). تستخدم هذه الدوائر في العديد من التطبيقات مثل شواحن البطاريات، ومزودات الطاقة لأجهزة الحاسوب، والمعدات الإلكترونية المختلفة. وتتنوع أنواع هذه الدوائر بحسب نوع عملية التقويم المطلوبة، مما يجعل فهمها أساسياً لأي دارس للهندسة الكهربائية أو الإلكترونيات.<br /><br />مبدأ عمل دوائر التقويم<br /><br />يعتمد عمل دوائر التقويم على استخدام مكونات إلكترونية تُعرف بـ”الديودات” (Diodes)، وهي عناصر تسمح بمرور التيار الكهربائي في اتجاه واحد فقط. عندما يُمرر التيار المتناوب عبر دايود، يقوم هذا الأخير بمنع مرور الجزء السالب من الموجة، وبالتالي يُحوّل التيار إلى شكل غير متناوب. تختلف كفاءة وأداء الدائرة بحسب نوع التقويم المستخدم.<br /><br />أنواع دوائر التقويم الموجي<br /><br />هناك نوعان رئيسيان من دوائر التقويم:<br /> 1. دائرة تقويم نصف الموجة (Half-Wave Rectifier):<br />في هذا النوع من الدوائر، يُستخدم ديود واحد فقط. يقوم الديود بالسماح بمرور النصف الموجب من الموجة المتناوبة ويمنع مرور النصف السالب. رغم بساطته، إلا أن هذا النوع غير فعال بشكل كبير لأنه يُهدر نصف الطاقة.<br /> 2. دائرة تقويم الموجة الكاملة (Full-Wave Rectifier):<br />تقوم هذه الدوائر بتقويم كلا نصفي الموجة المتناوبة. وتنقسم إلى نوعين:<br /> • دائرة الجسر (Bridge Rectifier): تتكون من أربعة ديودات مرتبة بطريقة تتيح تقويم الموجة الكاملة دون الحاجة إلى مصدر تيار كهربائي ثنائي القطب (center tap).<br /> • دائرة ذات محول بمركز مشترك (Center-Tapped Full-Wave Rectifier): تستخدم محولاً ذا نقطة مركزية وديودين لتقويم كلا النصفين.<br /><br />تتميز دوائر تقويم الموجة الكاملة بكفاءتها الأعلى مقارنة بدوائر نصف الموجة، حيث تُنتج تياراً أكثر استمرارية.<br /><br />التموجات (Ripple) ودوائر التنعيم<br /><br />بعد عملية التقويم، يكون التيار الناتج غير مستقر تمامًا بل يحتوي على تموجات. وللحصول على تيار مستمر أنعم، تُستخدم مكثفات ومكونات إضافية مثل المحاثات (inductors) لتكوين ما يُعرف بـ”دوائر التنعيم” (Filter Circuits)، والتي تقلل من مقدار التموج وتحسن من جودة التيار الخا<br /><br />تدخل دوائر التقويم في العديد من المجالات، أبرزها:<br /> مزودات الطاقة (Power Supplies)<br /> شواحن الهواتف المحمولة والبطاريات<br /> أنظمة التحكم في المحركات الكهربائية<br /> الدوائر الرقمية التي تحتاج إلى مصدر تيار مستمر<br />دوائر التقويم الموجي تُعتبر الأساس في تحويل الطاقة الكهربائية من شكل إلى آخر، وهي تلعب دورًا محوريًا في تشغيل معظم الأجهزة الإلكترونية. وفهم أنواعها، وآلية عملها، وأهميتها في التطبيقات العملية، يُعد ضروريًا للمهتمين بمجال الإلكترونيات والهندسة الكهربائية.<br /><br />جامعة المستقبل الجامعة الاولى في العراق
